产品名称: 崛渊·多维水位在线监测系统
实时预警
24小时不间断
精准监测
实时预警
产品详情
一、 产品描述
崛渊·多维水位在线监测仪是一款基于IIOT技术的高精度水位在线监测的仪器。本系统采用了先进的雷达水位监测融合多维算法，实现多维水位的实时在线监测、分析、预警；适用于江海、水库、河流、城市内涝、港口码头、蓄水池等场景的智能化水位管理。
1. 实时预警，保障安全
洪水预警：通过实时监测水位变化，系统能及时预警洪水，为防灾减灾争取时间。
干旱监测：分析水位数据可发现干旱迹象，指导节水措施，保障农业和城市供水。
2. 保护生态环境
水生态系统：监测水位变化可评估生态健康状况，预警异常波动，维护生态平衡。
水生物资源：预测水位变化为水生物繁殖、迁徙提供参考，保护生物多样性。
3. 优化水资源管理
合理利用：评估水量和水质，制定分配方案，提高水资源利用效率。
水污染监测：结合水质监测，及时发现污染问题，采取治理措施。
4. 支持工程安全
水利工程：在施工中实时监测水位，规避汛期风险，保障工程安全。
大型建筑：为基坑开挖、地下工程等提供安全监测，预防地质灾害。
5. 提升管理效率
自动化监测：实现24小时不间断监测，效率提升6倍以上，成本降低40%。
远程监控：通过手机或电脑即可查看数据，方便偏远地区管理。
6. 推动科学研究
气候变化研究：长期观测数据有助于了解气候变化对地下水的影响。
工程安全：为大型建筑物、隧道施工等提供安全支持。
7. 港口码头企业
及时预警洪水或异常波动，为船舶靠泊、离泊提供决策依据。
在洪涝、台风等灾害中，快速获取水深数据，指导救援行动，减少损失。
8. 蓄水池、水库等
实时预警、精准预测，提升安全、优化管理、保护生态。
二、 核心功能
1. 基础功能
l 每套设备单点安装部署，同时在线监测4点以内水深；
l 数据响应时间≤3秒；
l 基于1985国家高程基准在线监测长江流域及支流水位高程；
l 三级预警（一般、紧急、严重）；
l 多类型预警方式（微信、短信、电话、指挥中心声音报警）；
2. 可选功能
流速在线监测、500万像素视频监控、雨量在线监测；
三、 系统特性
1. 监测精度高，抗干扰能力强。
本系统采用FMCW（调频连续电磁波）技术，通过线性调频信号（带宽500MHz）实现±1cm距离分辨率，最窄 6°天线波束角，避免脉冲的频段重叠干扰。动态回波分析算法可过滤高温蒸汽、水面波动等虚假信号，具备抗干扰性强、测量精度高的特点。
2. 数据易管理，支持移动设备
数据实时保存，存储周期≥1年，支持在线曲线分析，导出Excel格式报表。
3. 防护等级高，适应环境强
本产品IP67/IP68防护等级，适用于极端温度、雨雾等条件，适应恶劣环境（-40℃~+80℃，0%RH~95%RH （非结露））。
4. 量程可定制，在线监测点位可定制
本产品单点部署，最大支持4点水深同时在线监测，默认量程为0-65米，可定制100米水深在线监测。
5. 测量延迟低，反应速度快
本产品测量数据反应速度快，实时数据反应时间≤3秒。
四、 技术参数
1. 供电：AC220V
2. 最大功耗:48W
3. 发射频率:77GHz~79GHz
4. 测量范围：0.1 m ~65m【可定制】
5. 测量精度:±1CM，@（4m，40%RH，25℃）
6. 波束角:6°
7. 工作环境温度及湿度:-40℃~+80℃，0%RH~95%RH （非结露）
8. 通讯方式：4G无线
9. 防护等级：IP67
五、 产品图片
|

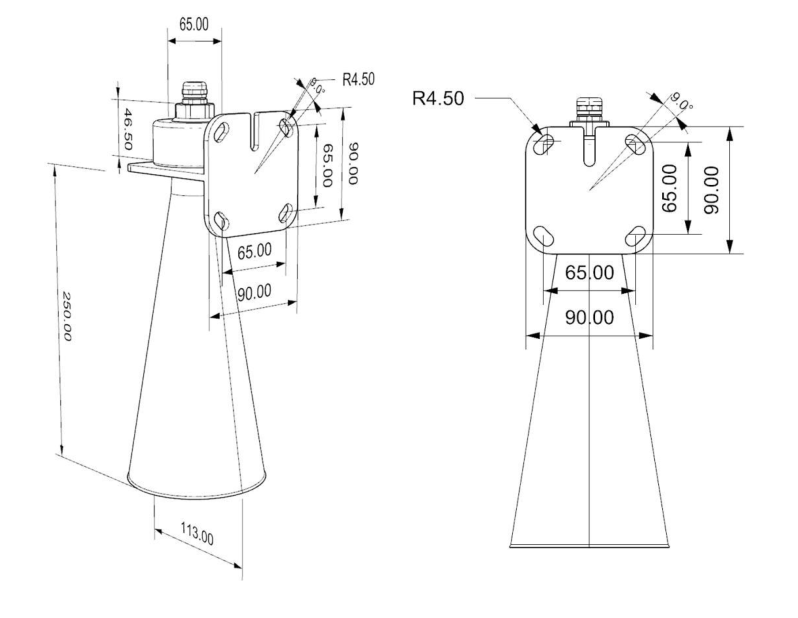

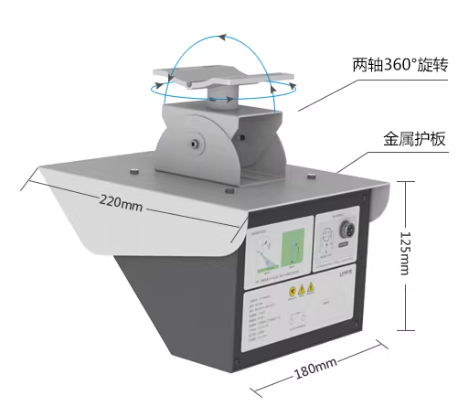

图一 水位在线监测仪 |
图二 流速在线监测仪（可选） |
|

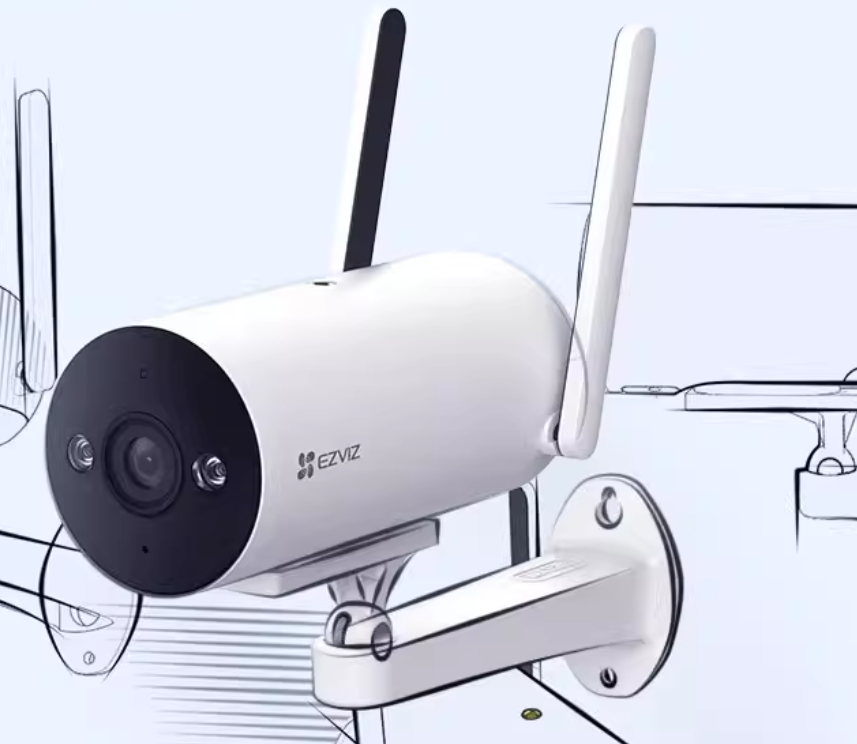

图三 400万像素在线监控（可选） |

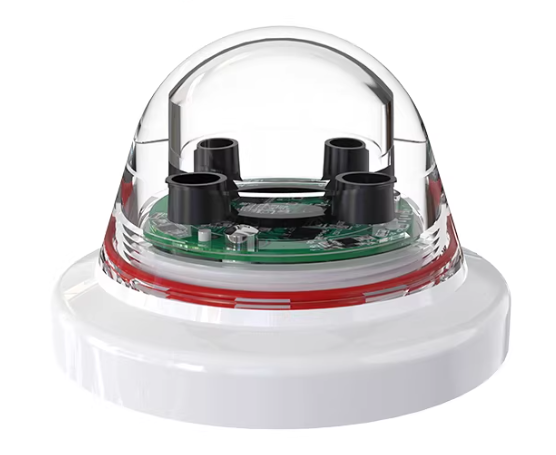

图四 雨量在线监测仪（可选） |
六、 系统介绍

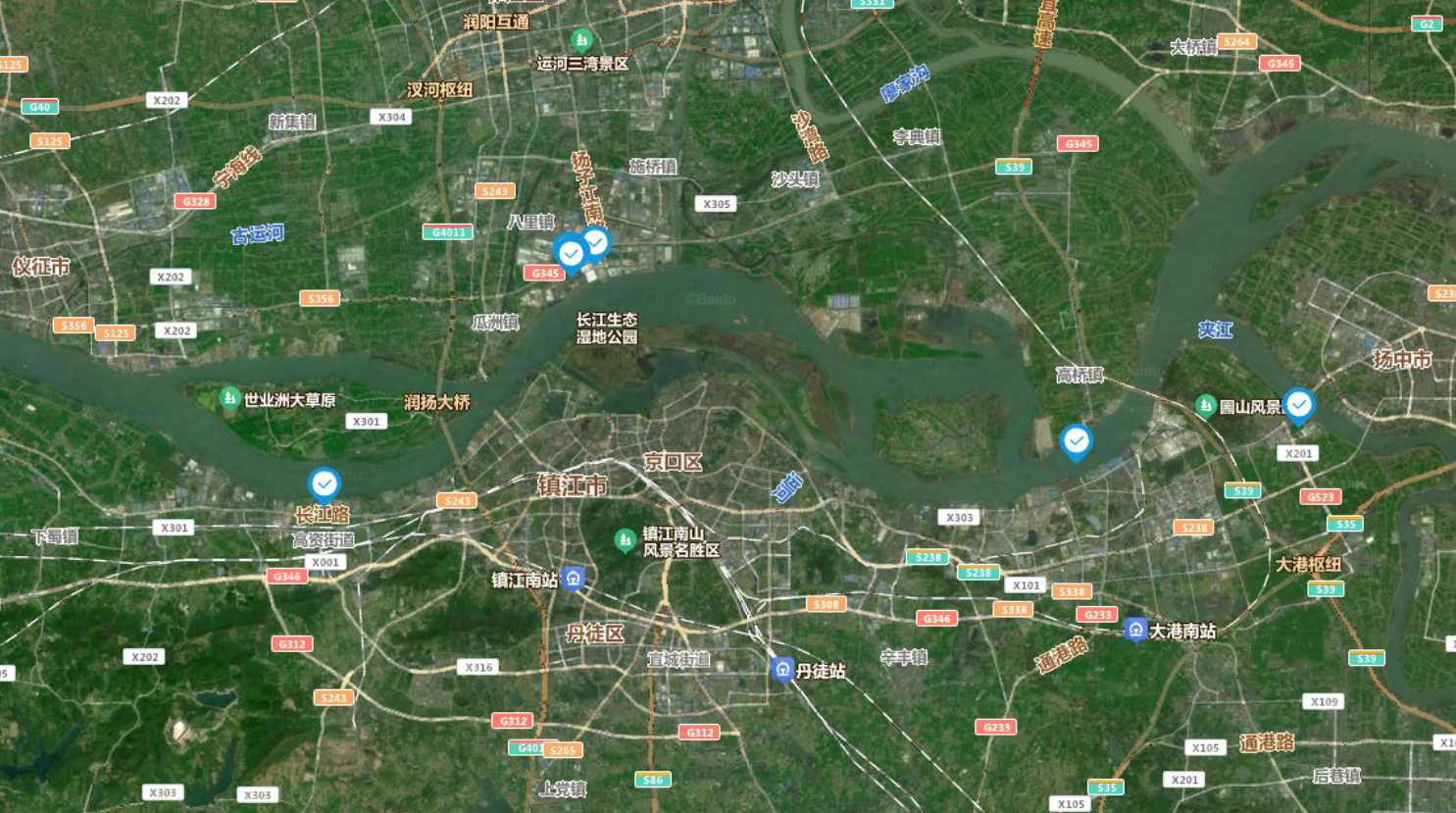

1. 设备点位在地图标注

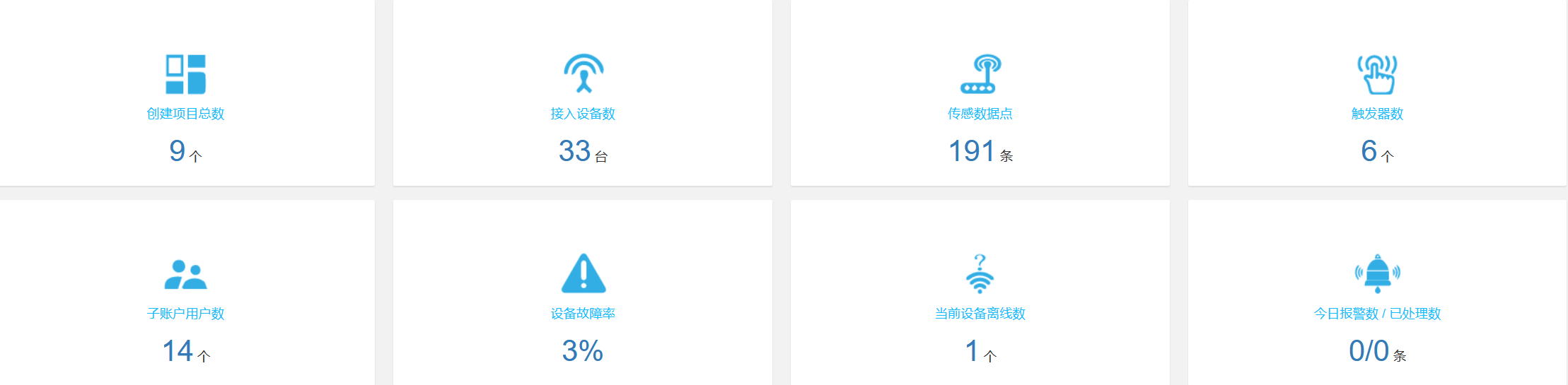

2. 设备数量统计

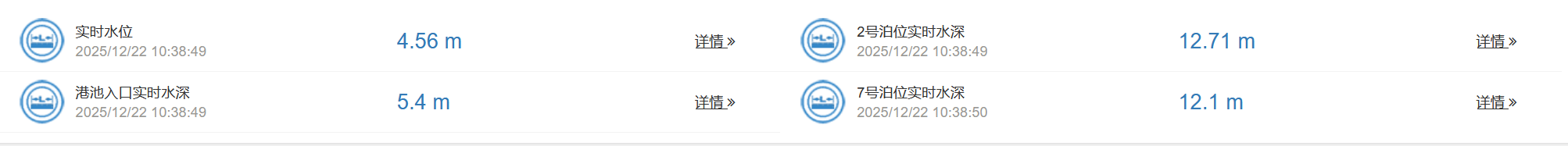

3. 实时在线数据显示

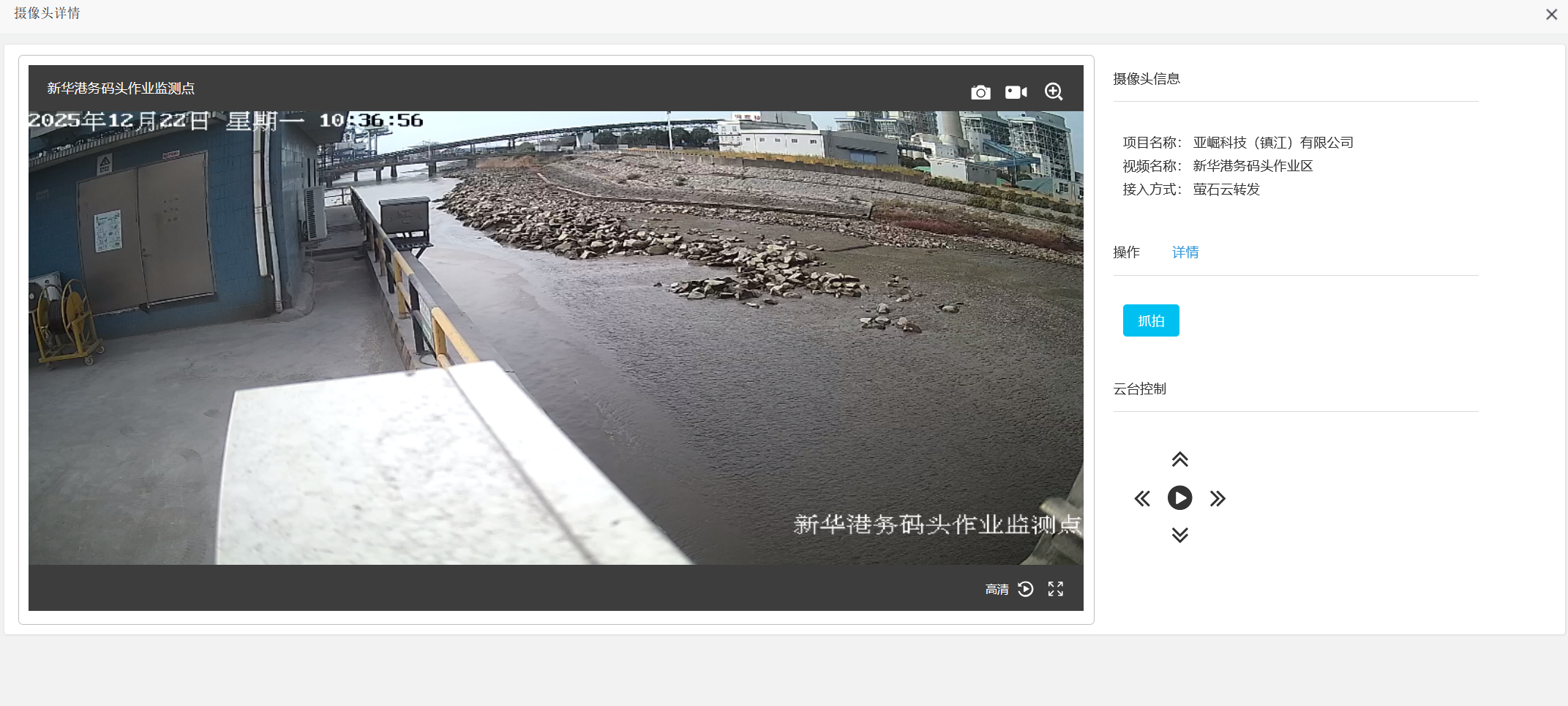

4. 同步视频监控(可选功能)

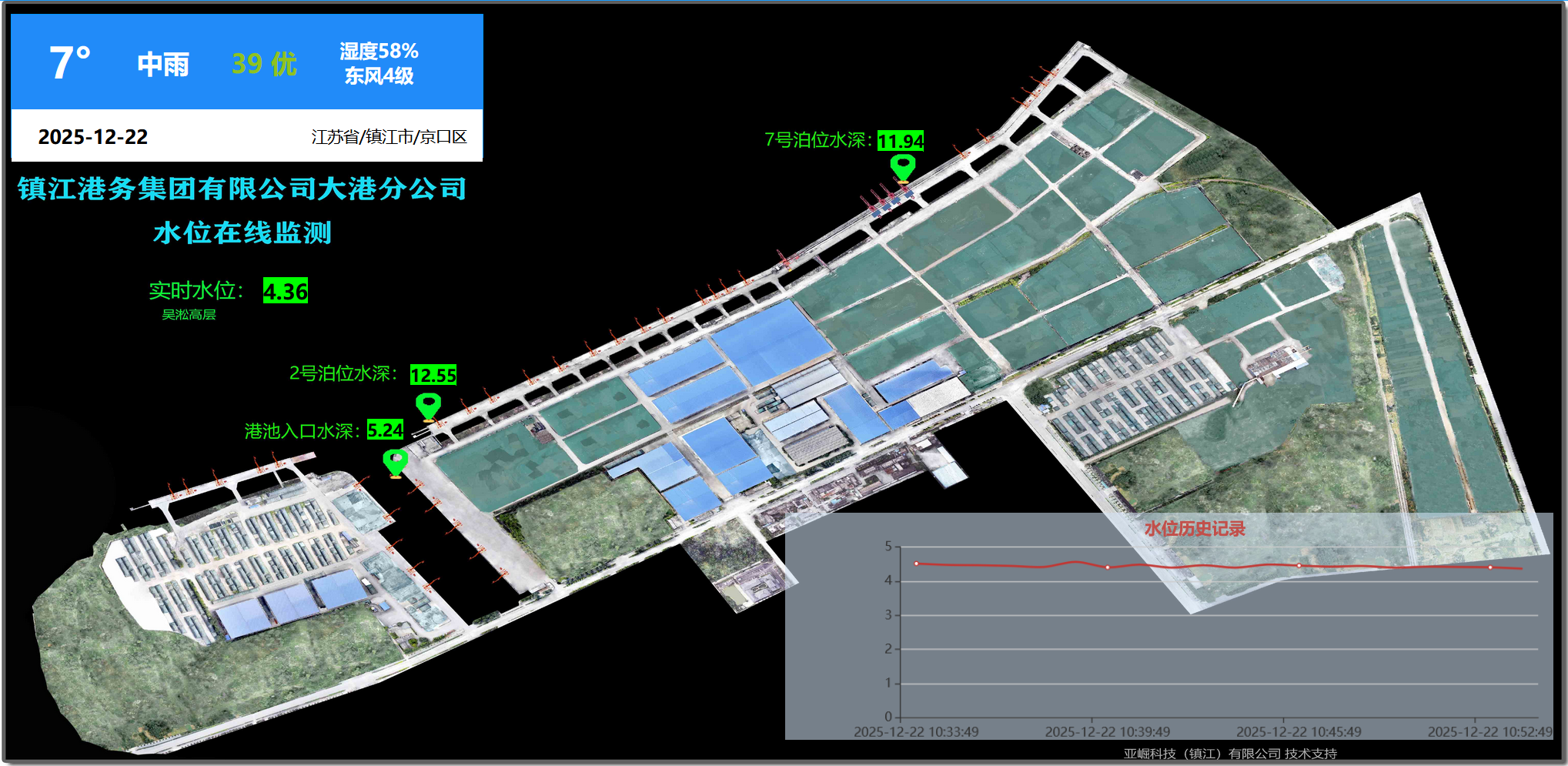

5. 指挥中心大屏实时展示

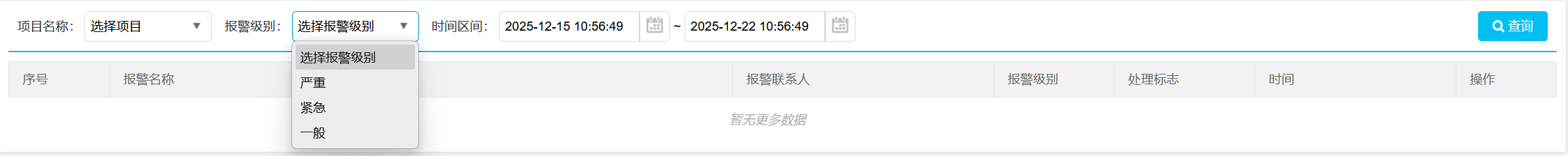

6. 三级报警
7. 多类型报警方式

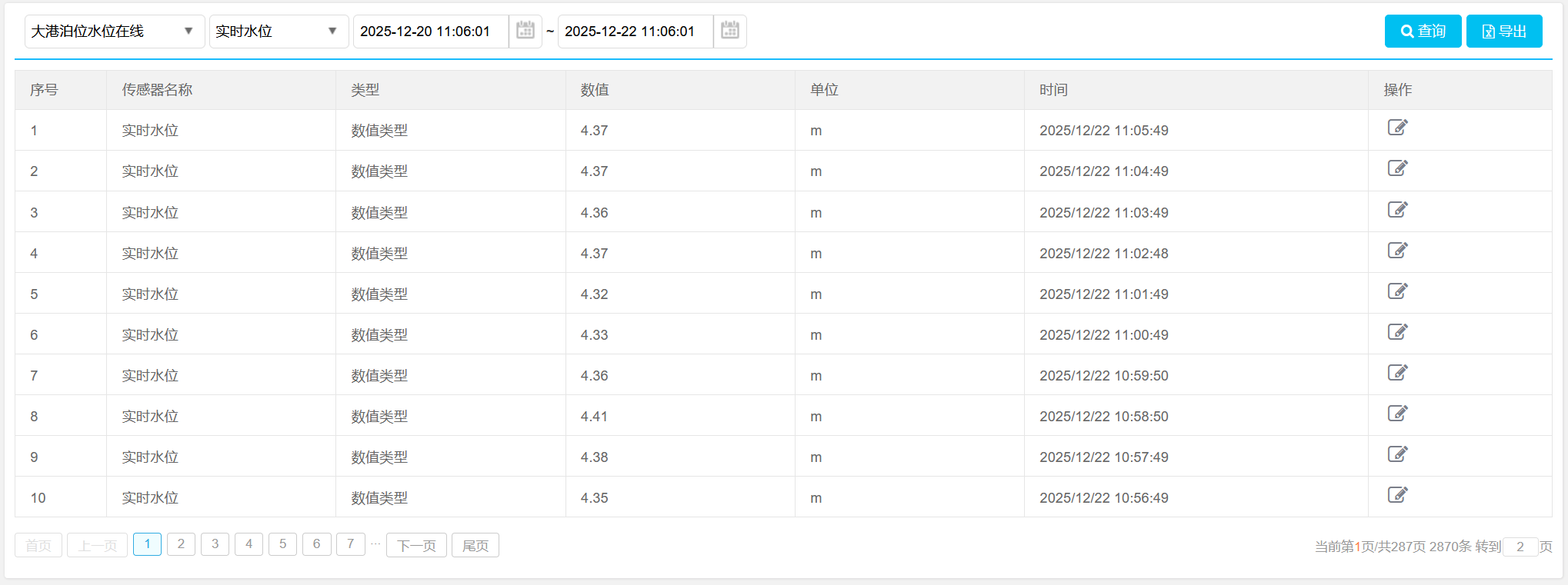

8. 可导出1年的历史数据存储记录

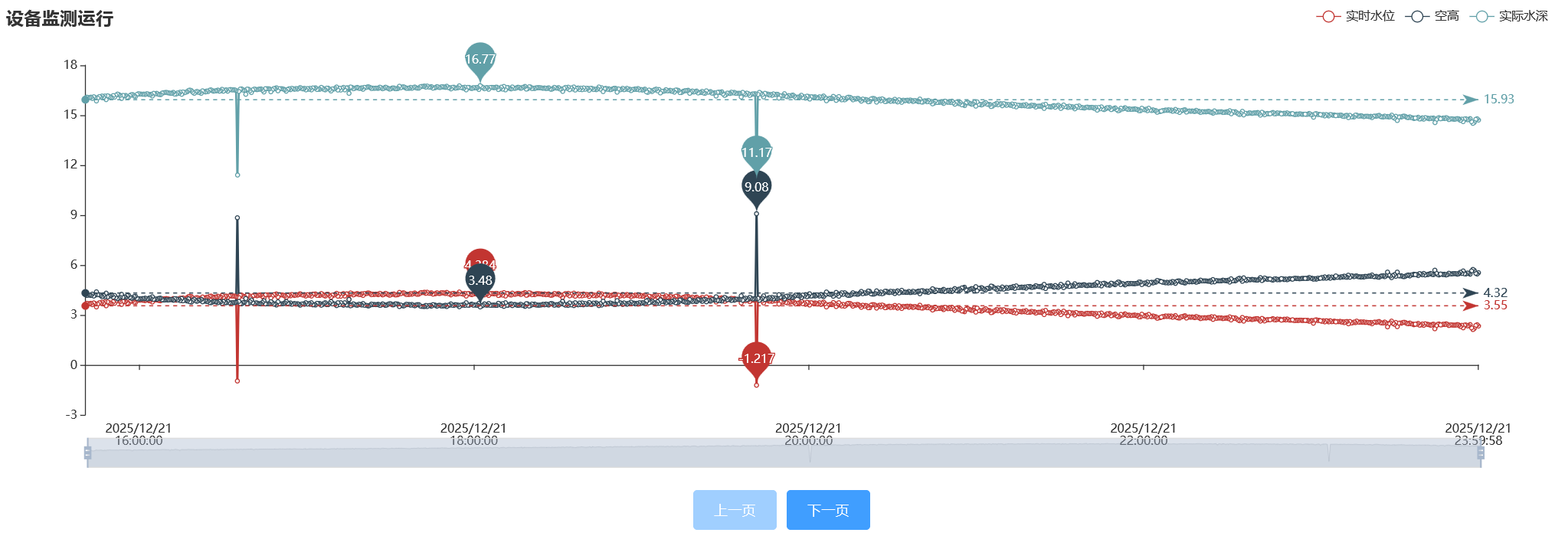

9. 历史记录曲线分析

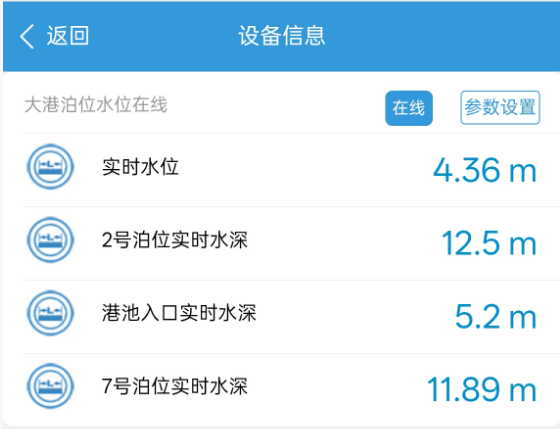

10. 手机端同步在线
七、 故障处理
无数据或数据错误可能的原因：
1. 检查主机蓝灯是否常亮，若闪烁可能SIM没有流量或天线未安装。
2. 检查主机绿灯是否常亮，若闪烁表示正读取数据，常亮表示链接正常，不亮表示未链接。
3. 设备数量过多或布线太长，应就近供电，加增强器，同时增加120Ω终端电阻。
4. 设备损坏。
八、 维护及保养
1. 经常清扫表面灰尘和杂物，保持表面清洁。
2. 每月一次检查紧固件是否有松动，脱落情况并及时紧固。
3. 定期清理设备的测量区下平面,保持清洁无堆积灰尘或其他异物。
